Samsung推HPB封装技术:芯片降温可达30%,欲借此抢下Apple/Qualcomm订单!

关注我们的 WhatsApp 频道, TikTokInstagram 以观看最新的短视频 - 开箱,测评与第一手新闻资讯。

根据 Wccftech 的最新报道,Samsung近日公布了一项全新的晶片封装技术 Heat Pass Block(HPB),主打更高效的散热能力,并计划未来向包括 AppleQualcomm 在内的外部客户开放,试图重新抢回旗舰芯片的代工订单。

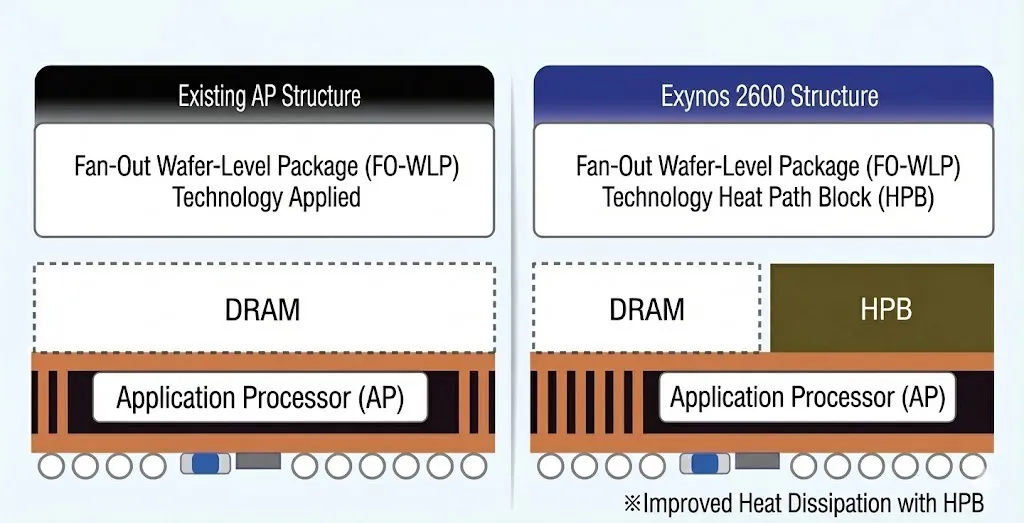

根据介绍,Samsung 会在 Exynos 2600 芯片上首发这项技术。与传统 Fan-Out Wafer-Level Package(FO-WLP)结构不同,过去 DRAM 是直接堆叠在应用处理器(AP)上,而 Samsung 这次把 DRAM 移到芯片侧边,并在 AP 顶部加入一个铜基 HPB 散热模块。

这样一来,散热器能更直接接触处理器核心,大幅强化热传导效率。

Samsung 表示,相比前一代产品,采用 HPB 技术后,芯片平均运行温度可降低高达 30%,对高性能旗舰手机来说是非常显著的提升。

韩国媒体 ET News引述业内消息称,Samsung 计划将这项全新封装技术开放给其他芯片客户,其中包括长期依赖台积电代工的 AppleQualcomm

  • Apple 自 A10 以来一直使用台积电代工
  • Qualcomm 也在 2022 年开始将骁龙 8 Gen 1+ 交给台积电生产

这也意味着 Samsung 想透过散热优势重新吸引这些大客户,把丢失的订单抢回来。

ET News 还引用极客湾的测试数据指出,Qualcomm 最新旗舰 Snapdragon 8 Gen 5 存在明显的高功耗及高发热问题:

  • 整板功耗高达 19.5W
  • 相比之下 Apple A19 Pro 的功耗只有 12.1W

高通的“高烧”主要源于 六个性能核心的高频运作,让散热压力倍增。因此,这也给了 Samsung 一个绝佳机会:如果 HPB 散热技术能真正解决功耗过高问题,Qualcomm 很可能重新考虑把代工订单交回Samsung。
